ABHC-04 アクティブブレーキホールドキットを取り付け 【RAV4】

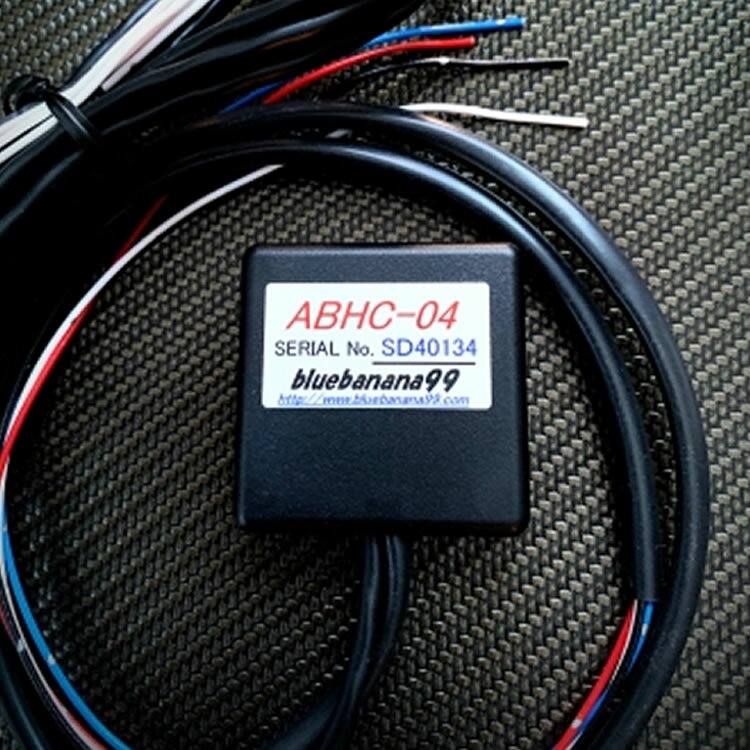

ABHC-04 アクティブブレーキホールドキットを取り付けます。
あまり写真を撮っていないので簡単に。
※ABHC-04はRAV4ガソリン車専用です。









シフトパネルを外します。
パネルに繋がっているコネクターを2個外します。

squelch | RAV4、WR250X

RAV4のセンターコンソールを外していきます。 外すパネルの周りにマスキングテープを張って傷防止をしましょう。 まずシフ…







大きい方のコネクタの24ピンの赤線に青線を接続。
15ピン灰色に黒線を接続します。

配線が細いのでハンダ付けしました。








次に小さい方のコネクタの7ピンの黄緑線に赤線を接続します。








配線をセンターコンソールの後ろからカーペット下に通して運転席側まで持ってきました。









運転席足元のパネルを外します。
使われていないオプションコネクタが3個ハーネスにビニールテープで巻きつけてあります。
(グレードによっては使われているかもしれません)
その中の一番下にある5ピンのコネクタ。
ちょうど見えない位置にあるので手探りで探し出しました。
5ピンのコネクタに製品のコネクタを接続します。

パネルを戻して完成。
